Batteriegestützte Sicherheitsstromversorgung für medizinisch genutzte Bereiche

BSV-OP Lux für Operationsleuchten 24 V

Durchgehend sicher operieren. Eine konzentrierte Arbeitsatmosphäre im OP kann Leben retten. Wir wissen das. Deshalb ist unsere Sicherheitsstromversorgung für Operationsleuchten gemäß DIN VDE 0100-710 und VDE 0558 Teil 507 mit bester Technik ausgestattet. Die Sicherheitsstromversorgung speist die angeschlossenen OP-Leuchten unterbrechungsfrei im Bereitschaftsparallelbetrieb.

Bei vorhandenem Netz innerhalb der zulässigen Toleranzen versorgt der thyristorgeregelte Gleichrichter über getaktete Abwärtsregler die OP-Leuchten VDE-gerecht. Bei Ausfall der allgemeinen Stromversorgung übernimmt die Batterie unterbrechungsfrei, also ohne Umschaltlücke die Weiterversorgung.

Das große Plus dabei: Wie im Netzbetrieb ist die Versorgungsspannung (+/- 1 %) geregelt – selbst bei einer Netzstörung während einer Operation bleibt die perfekte OP-Feld-Ausleuchtung erhalten, denn die OP-Leuchten bekommen immer eine konstante Spannung. Perfekte Qualität für erfolgreiche Operationen!

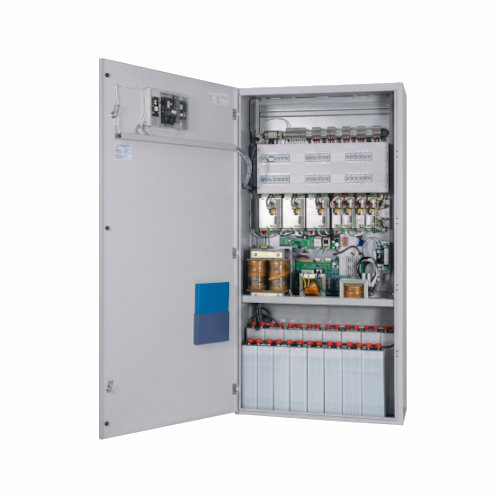

BSV

Anlagenmerkmale:

  • mikroprozessorgesteuerte Zentraleinheit ermöglicht automatische Steuerung, Überwachung und Prüfung der BSV-Anlage, Anzeige von Störmeldungen und Anlagenstatus sowie Speicherung relevanter Meldungen über viele Jahre (Prüfbuchfunktion)
  • automatische Überwachung des Isolationszustandes des Batteriekreises sowie aller Zuleitungen von der BSV zu den OP-Leuchten
  • Safety-Funktionen: automatische Umschalteinrichtung, Unterspannungsüberwachung, Überspannungsschutz (Abwährtsregler), Funktionen zum sicheren Einschalten bei Störung oder Leitungsunterbrechung
  • nur relevante Alarme werden gemeldet, die Zuordnung erfolgt in OP-Gruppen
  • modulare Komponenten für größere Flexibilität nicht nur in der Planungs- und Errichtungsphase, nachträgliche Umprogrammierung von Funktionen möglich, Austausch eines Moduls bei Weiterbetrieb aller anderen Abgangskreise durchführbar
  • Visualisierungssoftware ermöglicht jederzeitige Überwachung und Fernwartung
  • Hochwertige geschlossene Batterien: Auch nach 1000 Zyklen bis 80% Entladetiefe erreichen die Batterien ihre prognostizierte Lebensdauer von mindestens 12 Jahren

Technische Daten

DIN Norm: DIN VDE 0558-507, DIN VDE 0100-710
Netzanschluss: 3/N/PE AC 400/230 V +/- 10%
Frequenz: 50 Hz
Betriebstemperatur: 0°C bis +40°C
Nenngleichspannung: 24 – 29V, je nach OP Leuchtentyp
Anzahl Batteriezellen: 18 Pb / 30 NiCd
Max. Leistung: 200 – 4600 W
Betriebsart: Dauerbetrieb
Überbrückungszeit: 3 Stunden (optional 1-stündig)
Ladeeinrichtung: mit IU-Kennlinie gemäß DIN 41773
Bypassschaltung: automatisch
Isolationsüberwachung: separate Fehlererkennung für L+ und L- bis zur OP-Leuchte
Abgangskreise: mit getakteten Abwärtsreglern (DC/DC-Wandler) für eine konstante Versorgungsspannung der OP-Leuchte
Melde-/Prüfsystem: elektronisches Melde- und Prüfsystem zur Überwachung und Steuerung der Anlage
Protokollierung: digitales Prüfbuch
Kommunikationsschnittstellen: für Bender oder ESA Grimma
